EXTERNÉ MOTORY

doplnkové príslušenstvo k digestorom

O+F A-Line digestory (vo verzii pre externé odsávanie) sú ideálne pre prevádzku s využitím externých motorových jednotiek. Motor, ako hlavná príčina potenciálneho hluku v interiéri, nie je inštalovaný v tele samotného odsávača pár, ale mimo interiéru, a to buď na trase potrubia, alebo na fasáde, resp. streche. Externé motorové jednotky majú lepšiu účinnosť ako motory inštalované v samotnom tele odsávača. Obzvlášť, ak je potrebné použitie dlhšej trasy odpadového potrubia.

V nasledujúcej časti nájdete rozličné typy externých motorov k digestorom značky O+F A-Line.

Patria sem tieto typy externých motorov:

1. Motory pre vnútornú inštaláciu:
GE 146-2
GE 146-3
GE 146-4
GE 160-5
GE 146-2 COMP
GE 146-3 COMP
GE 225 COMP-200
GE 225 COMP-444

2. Motor spolu s plazmovou jednotkou pre vnútornú inštaláciu:
GEP 146-101 - EC motor s plazmovým filtrom

3. Motory pre inštaláciu na fasádu domu:
GE 225-200A
GE 225 A-2
GE 250 A

4. Motory pre inštaláciu na strechu domu:
GE 225 D
GE 250 D
GE 225 FD
GE 250 FD

Späť na zoznam

1. MOTORY PRE VNÚTORNÚ INŠTALÁCIU:

Externé motory určené do interiéru domy či bytu. Umiestnenie rôzne podľa typu modela motora, napríklad na povalu, do garáže, do komory a podobne.

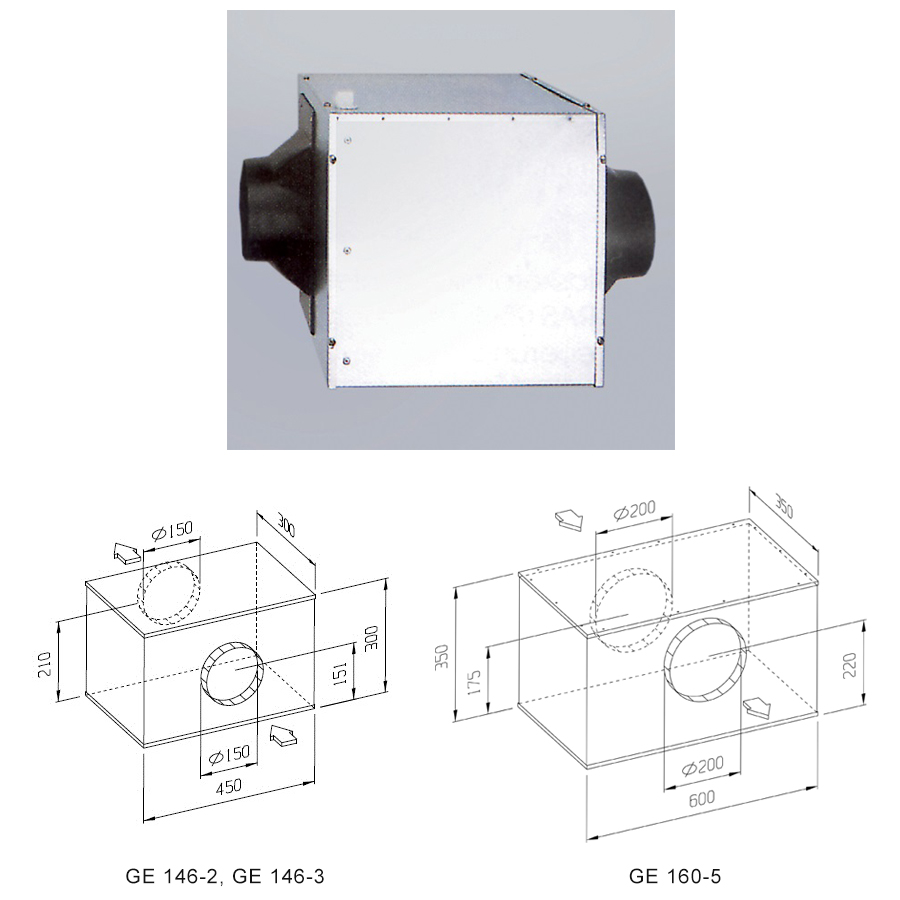

GE 146-2, GE 146-3, GE 160-5

MOTORY pre vnútornú inštaláciu
GE 146-2: 820 m³/h
GE 146-3: 1 100 m³/h
Statický tlak: 450 Pa (475 Pa)
GE 146-2 obzvlášť tichý a vhodný pre PlasmaNorm® - recirkulačný filter
Max. dĺžka potrubia: 5 m
Max šírka varnej zóny: 90 cm (150 cm)
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

GE 160-5: 1 450 m³/h
Statický tlak: 650 Pa
Max. dĺžka potrubia: 8 m
Max. šírka varnej zóny: 120 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)

Späť na zoznam

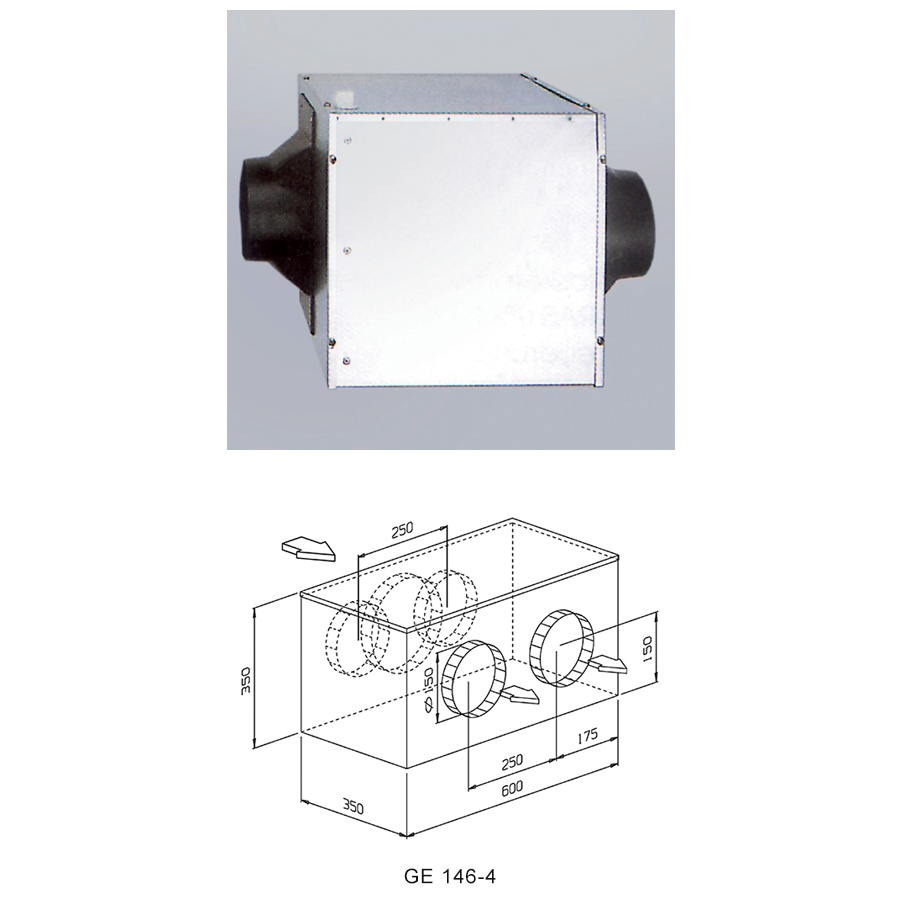

GE 146-4

MOTORY pre vnútornú inštaláciu

GE 146-4: 1 800 m³/h  (2 x turbína 920 m³/h )
Statický tlak: 475 Pa
Max. dĺžka potrubia: 10 m
Max. šírka varnej zóny: 180 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre špeciálne priestory
Vhodný pre 2 plazmové filtre

Späť na zoznam

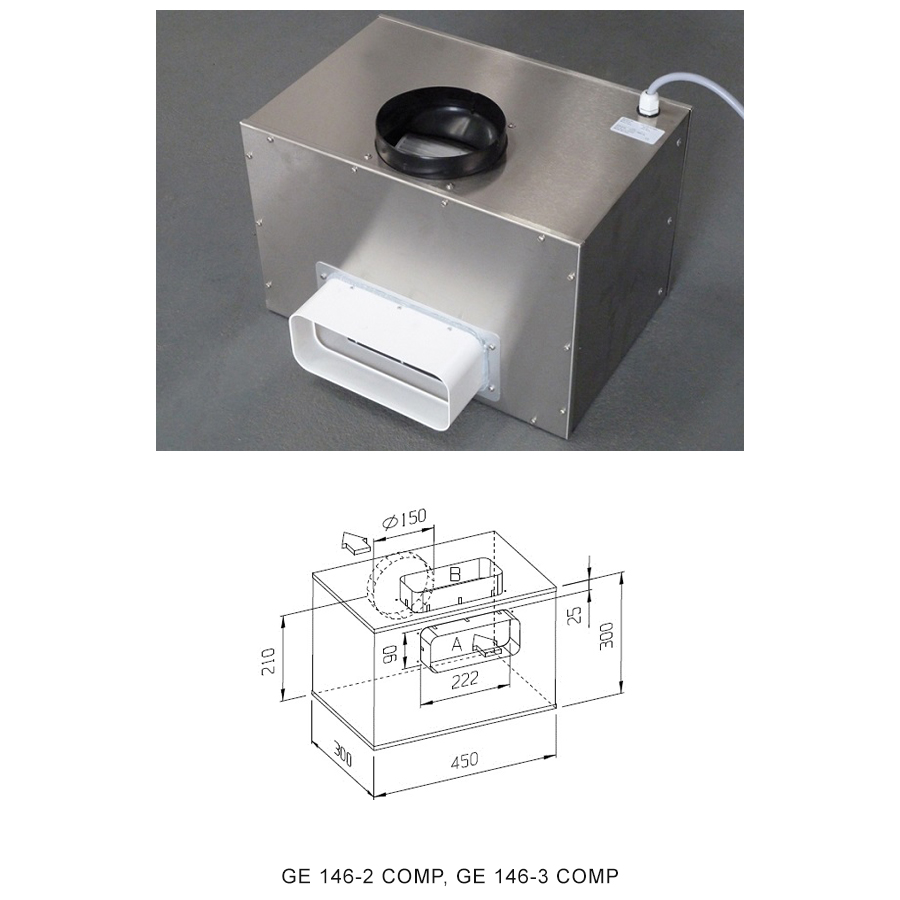

GE 146-2 COMP

GE 146-3 COMP

MOTORY pre vnútornú inštaláciu

GE 146-2 COMP: 820 m³/h
GE 146-3 COMP: 1 100 m³/h
Vďaka prívodu vzduchu pre NABERcompair® NW 150, 2 možné pozície
Statický tlak: 475 Pa (475 Pa)
Obzvlášť tiché motory.
Vhodné pre PlasmaNorm® - recirkulačný filter
Max. dĺžka potrubia: 8 m
Max. šírka varnej zóny: 150 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre URS odsávač v pracovnej doske, tiež pre nástenné ako aj priestorové (ostrovné digestory)

Späť na zoznam

GE 225 COMP-200

MOTORY pre vnútornú inštaláciu

GE 225 COMP-200: 850 m³/h
Statický tlak: 450 Pa
Obzvlášť tichý motor.
Vhodné najme pre PlasmaNorm® - recirkulačný filter
Max. dĺžka potrubia: 6 m
Max. šírka varnej zóny: 90 cm
Vrátane 1,5 m ovládacieho kábla (6,5 m na digestore)
Určený pre URS a Integral 90 odsávače v pracovnej doske, motor sa umiestňuje v sokli pod skrinkou !

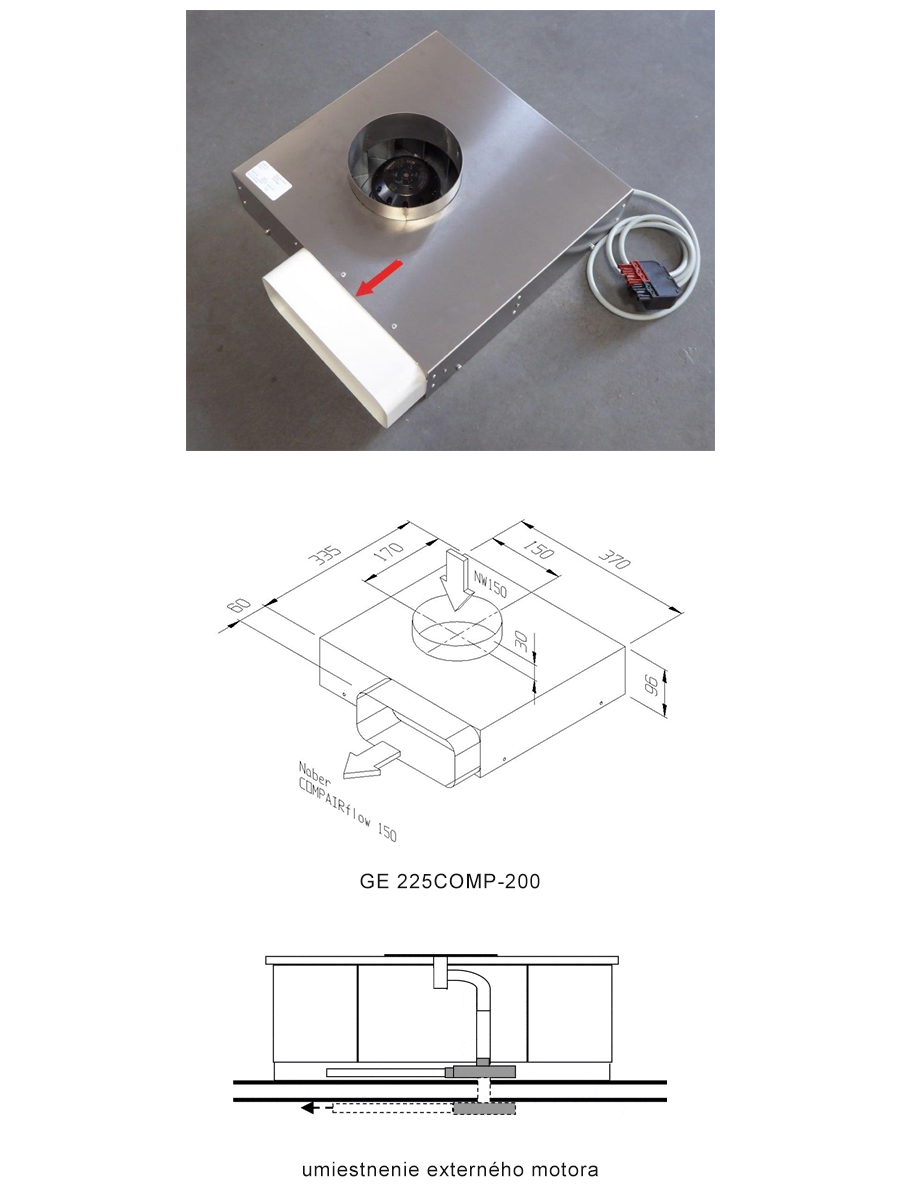

Posledný obrázok, vpravo: grafické zobrazenie odsávania vzduchu dole z pracovnej dosky pomocou digestora zabudovaného do pracovnej dosky.
Znázornené odsávanie odpadového vzduchu smerom nadol potrubným systémom cez skrinku kuchynskej linky pomocou motora GE 225 COMP-200, ktorý môže byť umiestnený v dvoch rôznych alternatívach.

Prvý spôsob umiestnenia motora: v sokli kuchynskej linky,
alebo druhá možnosť: umiestnenie motora pod podlahu spolu s potrubným systémom, ktorý odsáva odpadový vzduch do exteriéru, von z domu.

Späť na zoznam

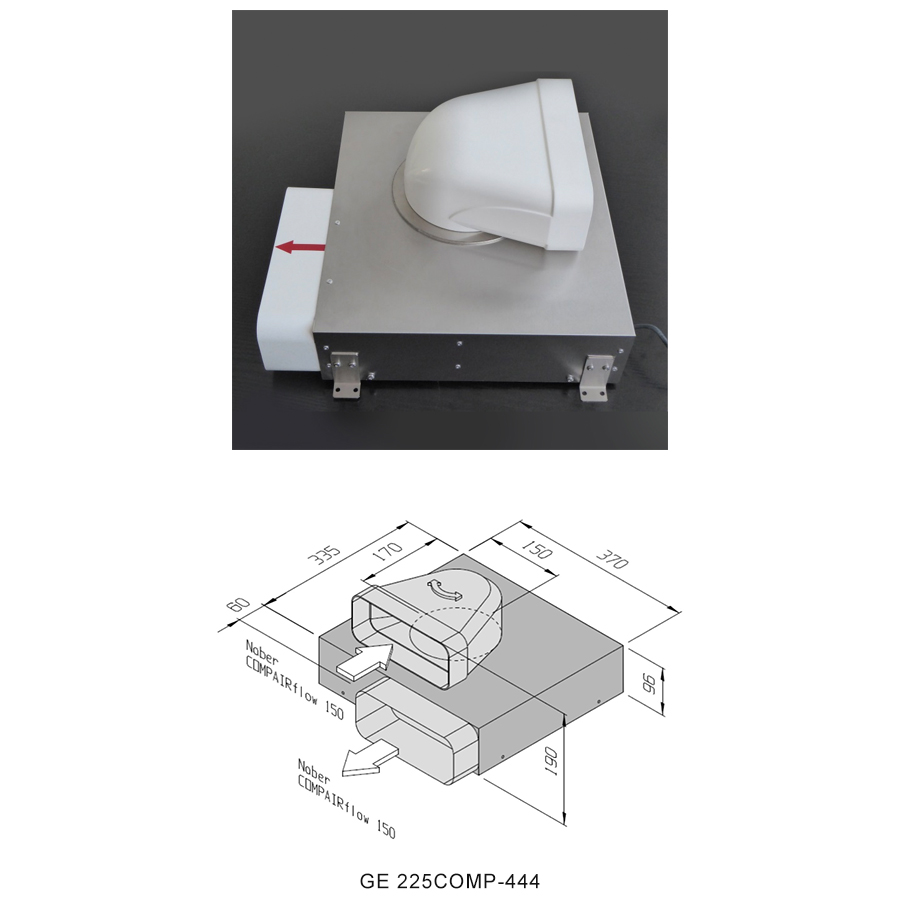

GE 225 COMP-444

MOTORY pre vnútornú inštaláciu

GE 225 COMP-444: 800 m³/h
Statický tlak: 450 Pa
Obzvlášť tichý motor.
Vhodné najme pre PlasmaNorm® - recirkulačný filter
Max. dĺžka potrubia: 6 m
Max. šírka varnej zóny: 80 cm
Vrátane 1,5 m ovládacieho kábla (6,5 m na digestore)
Určený pre stropné odsávače pár, modely AERO, LUNA CIELO, SUN, PAX.
Prívod vzduchu 360 ° otočný

Externý motor pre inštaláciu v podhľade pre stropný digestor s výškou len 19 cm vrátane odsávacieho potrubia pre odvod vzduchu z varenia a vývodom pre Naber-COMPAIR® od NW 150. S držiakmi motora pripravené na montáž na strop.

Späť na zoznam

2. MOTOR SPOLU S PLAZMOVOU JEDNOTKOU PRE VNÚTORNÚ INŠTALÁCIU:

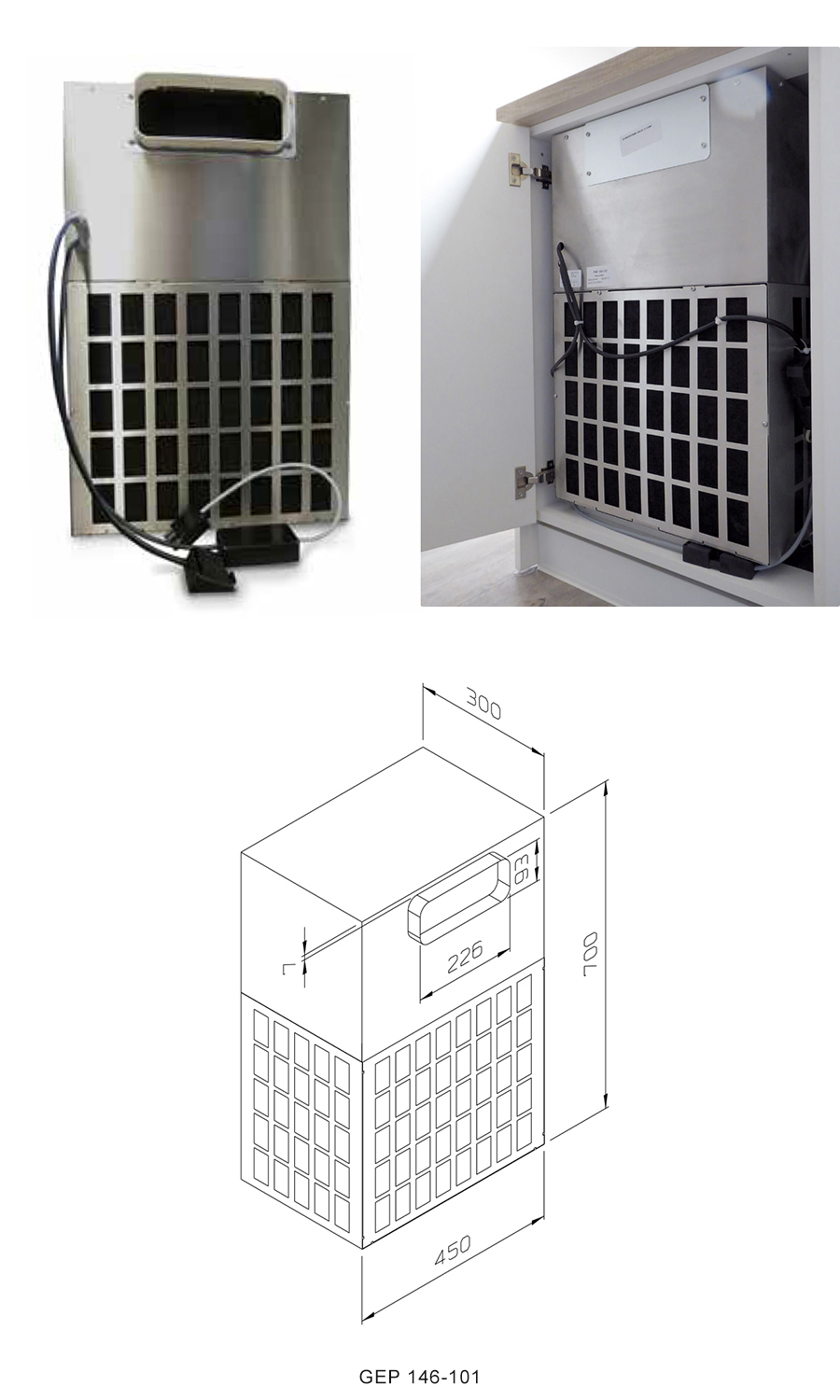

GEP 146-101 - EC motor s plazmovým filtrom

MOTOR spolu s plazmovou jednotkou pre vnútornú inštaláciu

Kompaktná konštrukcia – plazmový filter a motor v jednom kuse, vhodné najmä pre odsávače pár s odsávaním vzduchu smerom dole, ktoré sú zabudovateľné do pracovnej dosky (modely URS a INTEGRAL).

UMIESTNENIE:
Inštalácia do interiéru, napríklad do spodnej skrinky kuchynskej linky, alebo do ostrova.

SORTIMENT:
odsávače pár:
- URS s indukčnými varnými doskami
- modely INTEGRAL

indukčné varné dosky:
- CRF 382 O2-900 s ovládaním pre digestor

Externá ovládacia jednotka rýchlosti: EDS PLUS-816

Digestory s plazmovými filtrami a externými motorovými jednotkami

CHARAKTERISTIKA:
EC motor 820 m³ / h
Plazmový filter O+F A-Line, výmena uhlíkového filtra po približne 5-7 rokoch, zmena môže byť vykonaná konečným spotrebiteľom (konečným užívateľom)
Súčasťou dodávky (obsahuje aj) pripojenie trysiek pre NaberCompair®Flow 150, možné vzadu alebo vpredu
Max. dĺžka vzduchového potrubia je 5 m
Max. šírka (rozsah) varnej plochy je 90 cm
Súčasťou dodávky:  1,5 m dlhý 7-pólový ovládací kábel pre motor, 1,5 m na indukčnú varnú dosku,  riadiaci kábel 0,3 m 4-pólový pre plazmový filter, 1,5 m na varnú dosku
Tento externý motor sa nesmie používať na iné produkty (iných značiek, produkty tretích strán, nie na to určené) !


MONTÁŽNE PORADENSTVO:
Odsávače pár model URS alebo model INTEGRAL a externá motorová jednotka GEP 146-100 sa zmestia vedľa seba do 50 cm širokej spodnej skrinky kuchynskej linky. Žiadne ďalšie potrubie nie je potrebné. Digestor a externá motorová jednotka sú inštalované takým spôsobom, že spojovacie (prepájacie) trysky sú v rovnakej výške.

Alternatíva pre ostrovné digestory: cesta pre vzduch ide cez 90 ° oblúk zo zadnej strany a časť potrubia do GEP 146-101, Compare-Flow® oblúk a potrubie, plus špeciálne príslušenstvo.

Otvor na prefiltrovaný vzduch (režim na recirkuláciu) sa nachádza v spodnej časti skrinky kuchynskej linky, s veľkosťou plochy pre otvor min. 300 cm², odporúča sa však otvor veľkosti 500 cm².

Umiestnenie pre zabudovanie je štandardne vo vertikálnej polohe. Vodorovne je len v prípade s pripojením vzduchu v prednej strane, bez otvoru (vývodu) pre vzduch na zadnej strane.

Hodnota pripojenia: 150 W
Energetická trieda: A +
K jednotke musí byť umožnený ľahký prístup, najmä kvôli servisu motora.
Voliteľné príslušenstvo: ploché časti potrubia NaberCompair®-Flow 150.

Späť na zoznam

3. MOTORY PRE INŠTALÁCIU NA FASÁDU DOMU:


Typy motorov GE 225-200 A, GE 225 A-2 a GE 250 A sú špeciálne koncipované pre montáž na vonkajšie steny. Vodotesné teleso je vyrobené z nerezovej ocele, ktorá môže byť lakovaná podľa farby domu.

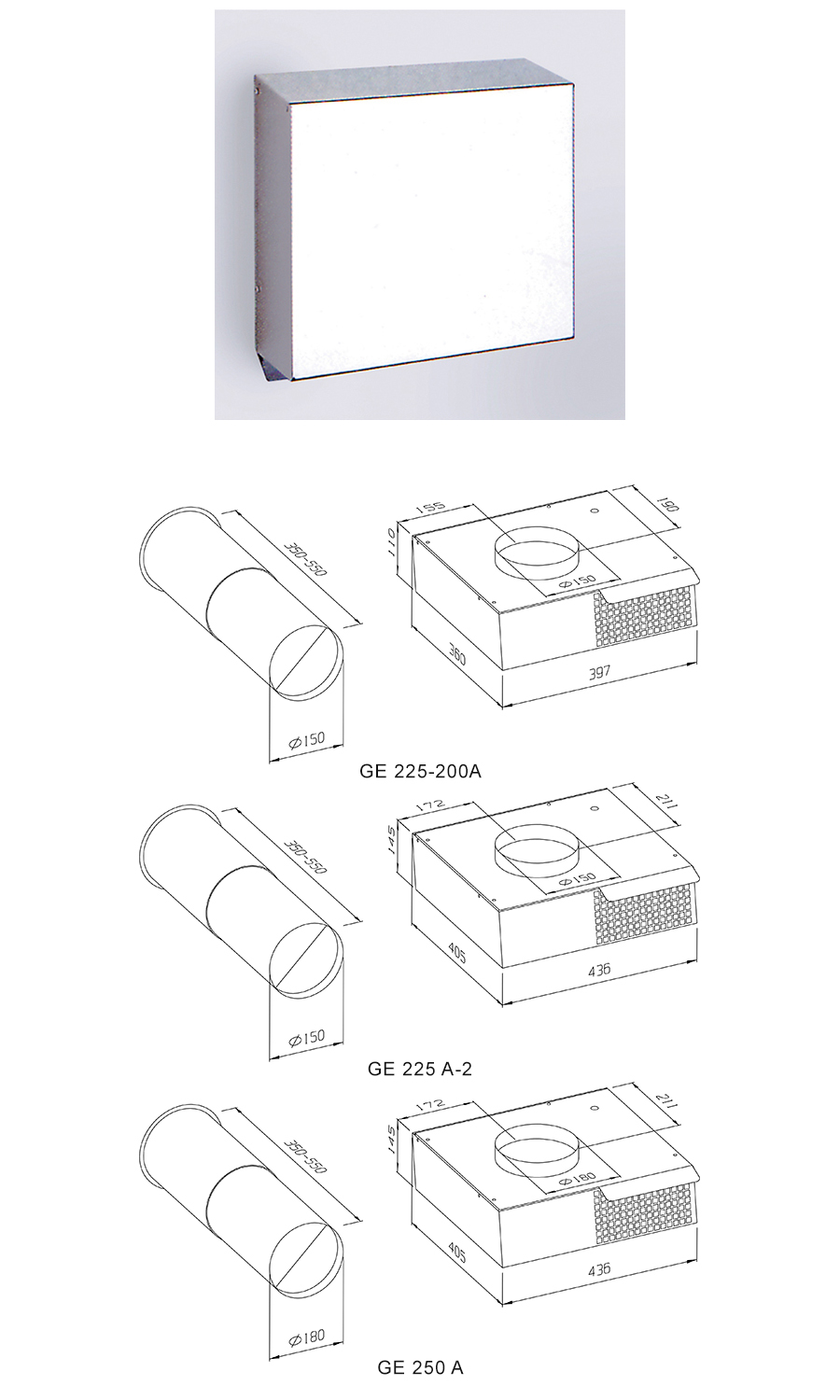

GE 225-200 A, GE 225 A-2, GE 250 A

MOTORY pre inštaláciu na fasádu domu

GE 225-200 A: 850 m³/h
Statický tlak: 450 Pa
Obzvlášť tichý
Max. dĺžka potrubia: 6 m
Max. šírka varnej zóny: 90 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

GE 225 A-2: 1 050 m³/h
Statický tlak: 500 Pa
Max. dĺžka potrubia: 6 m
Max. šírka varnej zóny: 120 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

GE 250 A: 1 450 m³/h
Statický tlak: 580 Pa
Max. dĺžka potrubia: 8 m
Max. šírka varnej zóny: 150 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

Späť na zoznam

4. MOTORY PRE INŠTALÁCIU NA STRECHU DOMU:

Motory GE 225 D a GE 250 D majú byť inštalované na sedlové strechy.
GE 225 FD a GE 250 FD sú motory určené pre ploché (rovné) strechy.

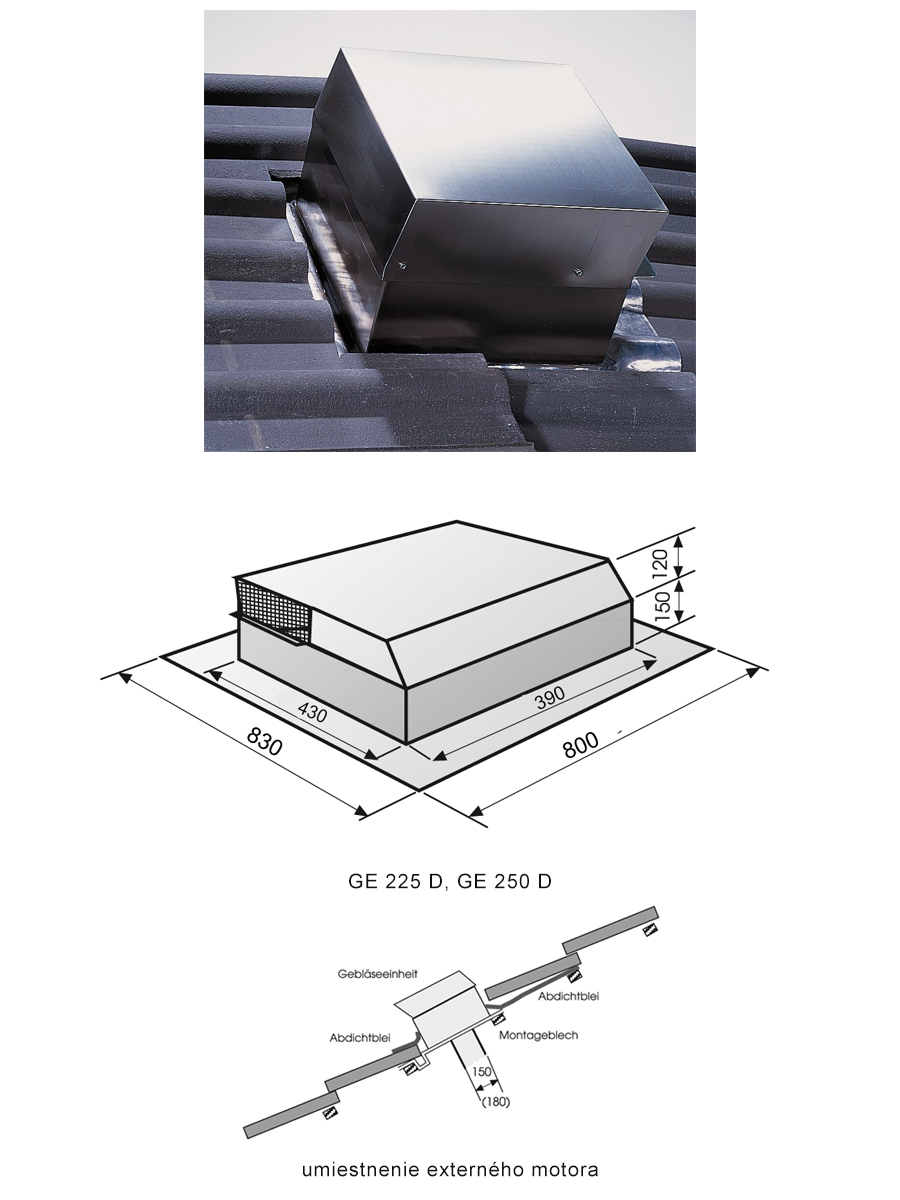

GE 225 D, GE 250 D

MOTORY pre inštaláciu na sedlovú strechu domu

GE 225 D: 1 050 m³/h
Manžeta: 70 x 70 cm
Statický tlak: 380 Pa
Max. dĺžka potrubia: 6 m
Max. šírka varnej zóny: 120 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

GE 250 D: 1 450 m³/h
Manžeta: 70 x 70 cm
Statický tlak: 580 Pa
Max. dĺžka potrubia: 8 m
Max. šírka varnej zóny: 150 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

Späť na zoznam

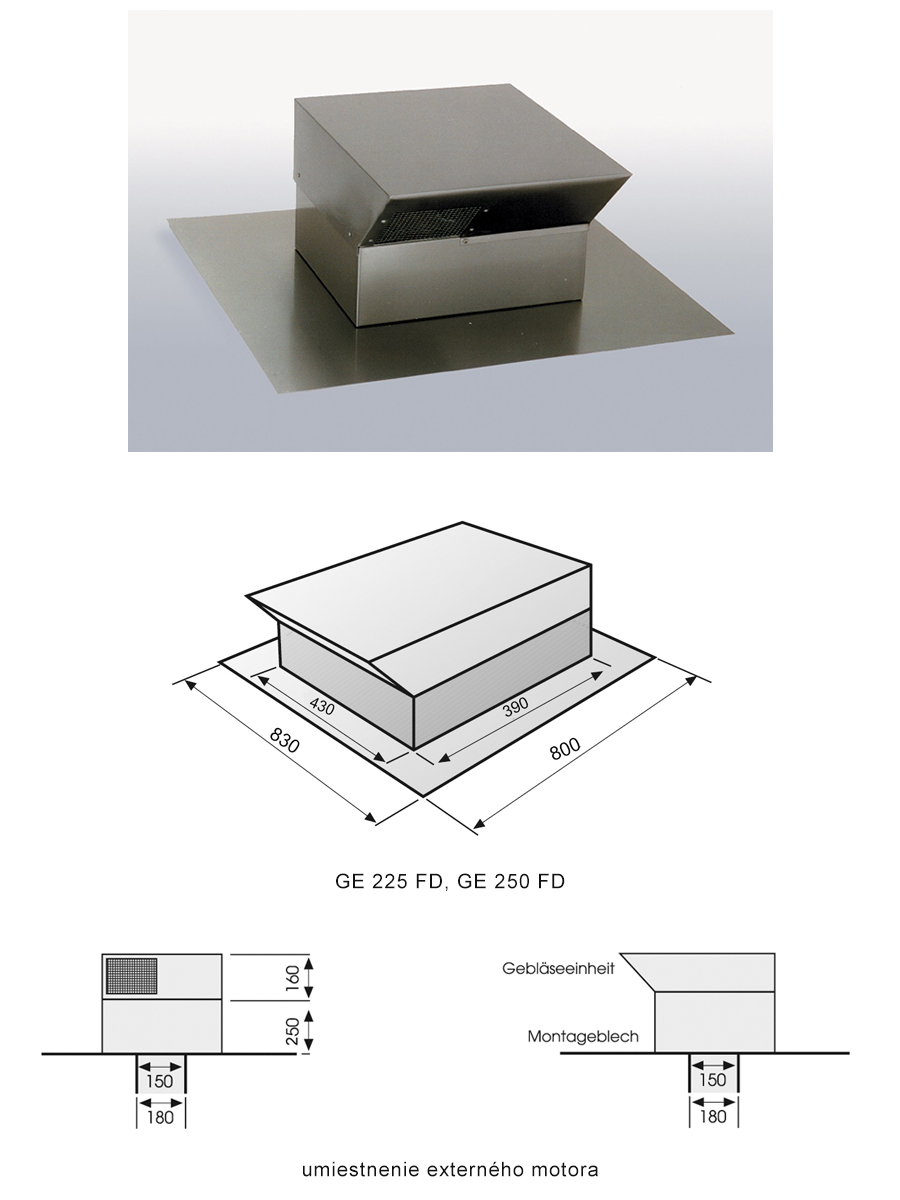

GE 225 FD, GE 250 FD

MOTORY pre inštaláciu na plochú strechu domu

GE 225 FD: 1 050 m³/h
Statický tlak: 380 Pa
Max. dĺžka potrubia: 6 m
Max. šírka varnej zóny: 120 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

GE 250 FD: 1 450 m³/h
Statický tlak: 580 Pa
Max. dĺžka potrubia: 8 m
Max. šírka varnej zóny: 150 cm
Vrátane 1,5 m 7-pólového ovládacieho kábla (6,5 m na digestore)
Vhodný pre nástenné ako aj priestorové (ostrovné digestory)

Späť na zoznam
