PLAZMOVÉ JEDNOTKY K DIGESTOROM O+F A-LINE

Plazmový recirkulačný filter pre inštaláciu pre okamžité nasadenie na prírubu digestora.
Plazmový recirkulačný filter bez pripojovacieho nástavca  pre vzpriamenú inštaláciu:
priamo uložený plazmový filter na kapotáž (obal) motora.

Montážne poradenstvo:
Plazmový recirkulačný filter pre GE 146-2, GE 146-2 COMP s max. motorovými výstupmi.
820 m³ / h:
PNF 103-200, výška: 500 mm,
objem miestnosti: max. 55 m³ / h, 60 min. timer - 80 m³/h
800 m³ / h:
PNF 143-200, výška: 405 mm,
objem miestnosti: max. 50 m³ / h, 60 min. timer - 80 m³/h

Pri inštalácii motorovej jednotky, alebo „odfuku“ odpadového vzduchu do sokla kuchynskej linky je potrebný minimálny priestor pre „odfuk“ filtrovaného vzduchu 300 cm², v ideálnom prípade až 500 cm². Plazmové jednotky sú určené výhradne pre napájanie k digestorom a produktom značky O+F A-Line.

Automatické vypnutie tak, ako pre všetky produkty O + F A-Line umožňuje automatické vypnutie v dvoch režimoch dobehu a to 10 alebo 60 minút – a môžu byť použité na každej úrovni napájania a výkonu. Max. objem miestnosti pre použitie plazmového recirkulačného filtra je 50 m³, pri využívaní dobehu (timer) 60 minút do 80 m³. Filter musí byť nainštalovaný takým spôsobom, aby bol ľahko dostupný pre účely servisu a údržby. Prvá kontrola plazmových filtrov (prípadná výmena uhlíkového filtra, ktorý tvorí obal plazmovej bariéry) je bežná po cca 5 rokoch.

Upozorňujeme na montážne poradenstvo, pre viac informácii nás kontaktujte na dusan@urgela.sk .

Modely:

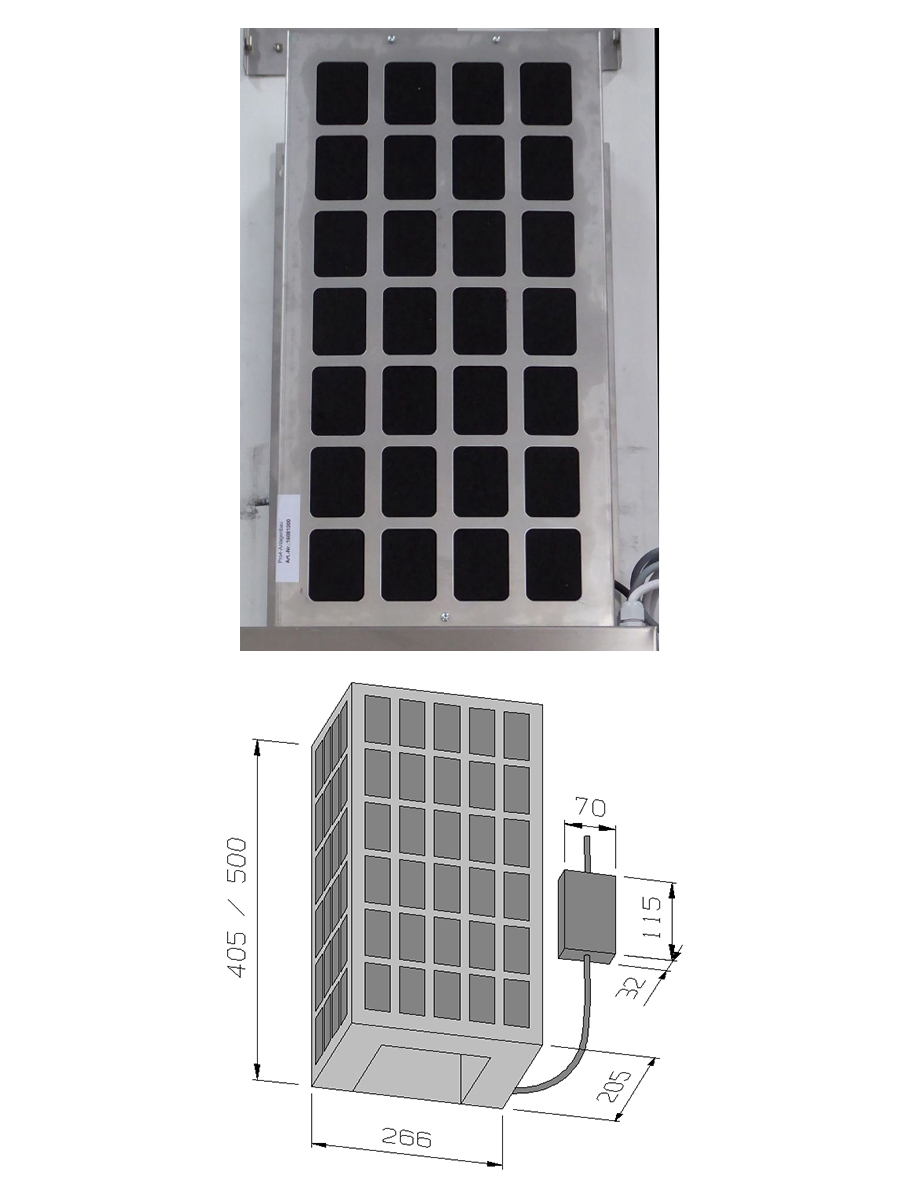

PNF 103-200, výška: 500 mm, max. 850 m³ / h
PNF 143-200, výška: 405 mm, max. 800 m³ / h

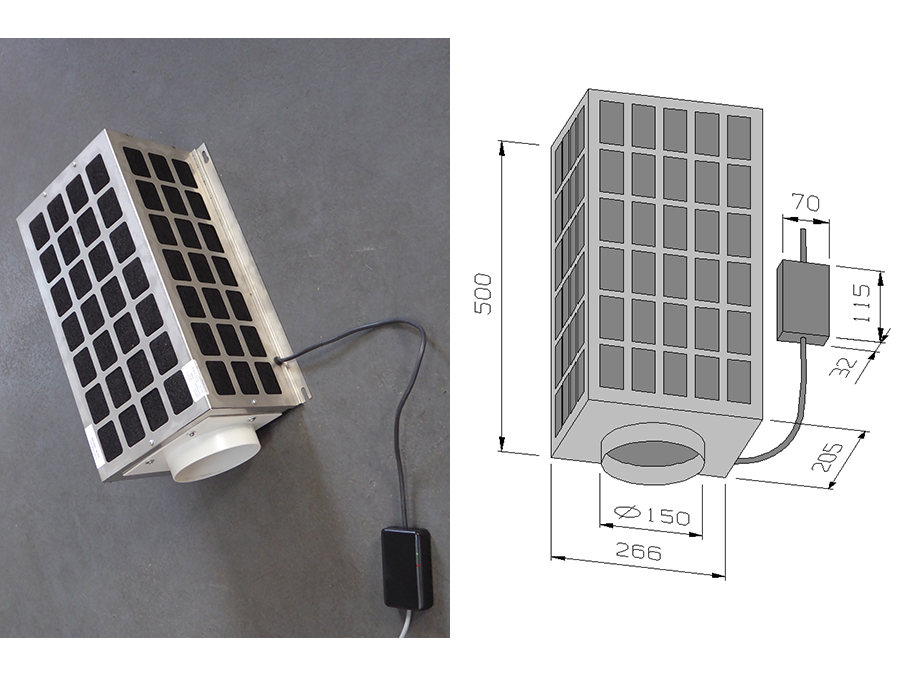

Plazmový recirkulačný filter s pripojením k prírube motora s priemerom 150 mm, do väčšej vzdialenosti od digestora s použitím odťahového potrubia. Motorický výkon rovnaký ako pre PNF 103-200, ale s pripojením k prírube motora.

Elektrické prípojky O+ F A-Line digestora cez špeciálny pripojovací kábel. Upozorňujeme na montážne poradenstvo, pre viac informácii nás kontaktujte na dusan@urgela.sk .

Model:
PNF 303-200, výška: 500 mm, max. 850 m³ / h

Plazmový recirkulačný filter s pripojením k prírube motora s priemerom 150 mm, len 155 mm vysoký, v dĺžke 600 mm.

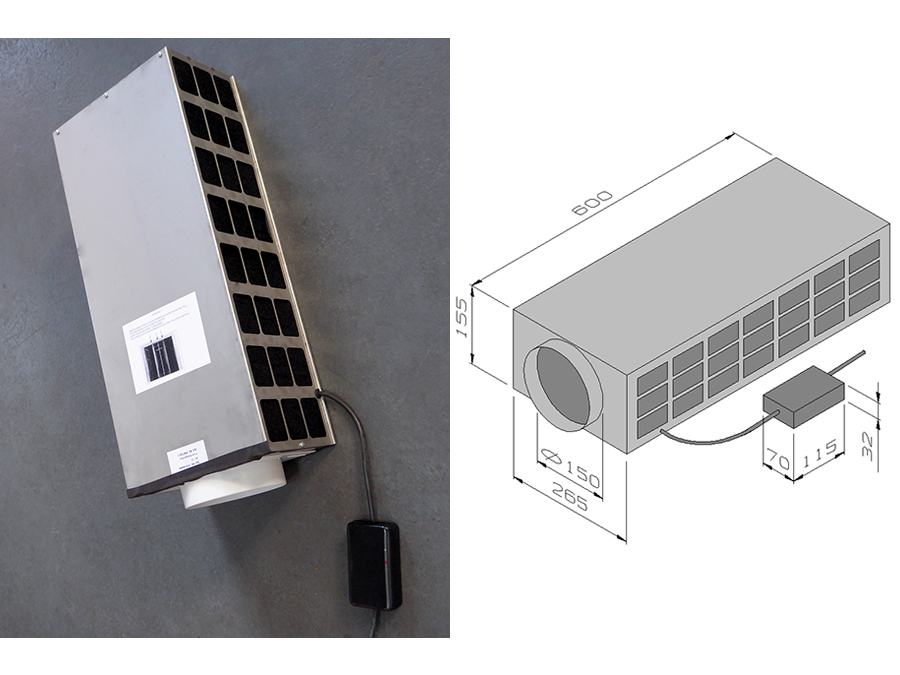

Plazmový filter PNF 220-100 do sokla kuchynskej linky. Určený do väčšej vzdialenosti od digestora s použitím odťahového potrubia. Motorický výkon rovnaký ako pre PNF 103-200, ale s pripojením k prírube motora pre oddelenú inštaláciu digestora od plazmového filtra.

Elektrické prípojky O+ F A-Line digestora cez špeciálny pripojovací kábel. Upozorňujeme na montážne poradenstvo, pre viac informácii nás kontaktujte na dusan@urgela.sk .

Model:
PNF 220-100, výška: 155 mm, max. 850 m³ /h

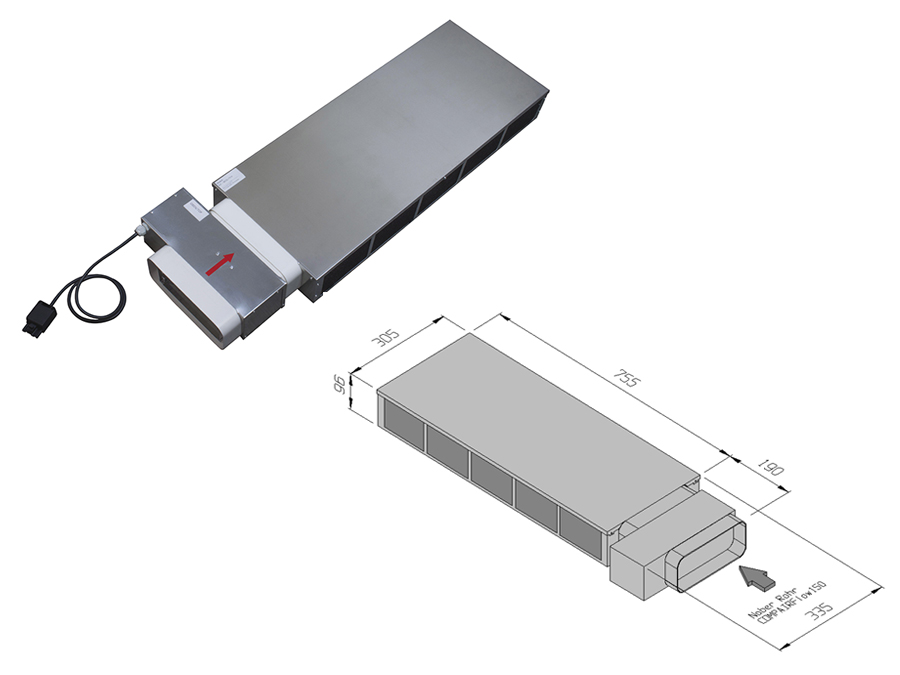

Plazmový recirkulačný filter s pripojením k prírube motora obdĺžnikovým vstupom, vhodný do nižšieho len 10 cm vysokého sokla kuchynskej linky, filter je iba 96 mm vysoký, v dĺžke 945 mm.

Upozorňujeme na montážne poradenstvo, pre viac informácii nás kontaktujte na dusan@urgela.sk .

Model:
PNF 496-101, výška: 96 mm, max. 850 m³ /h

Kompaktná konštrukcia – plazmový filter a motor v jednom kuse, vhodné najmä pre odsávače pár s odsávaním vzduchu smerom dole, ktoré sú zabudovateľné do pracovnej dosky (modely URS a INTEGRAL). Inštalácia do spodnej kuchynskej skrinky.

SORTIMENT:
(pri ktorých produktoch je možné využiť tento externý motor s plazmovým filtrom)
- odsávače pár:
model URS s varnými doskami na vyskladanie podľa výberu
modely INTEGRAL
- indukčné varné dosky s ovládaním pre digestor:
CRF 382 O2-900
- externá ovládacia jednotka rýchlosti:
EDS PLUS-816
- digestory s plazmovými filtrami a externými motorovými jednotkami

CHARAKTERISTIKA:
- ebm-EC-motor 820 m³ / h  (ekonomický)
- plazmový filter O+F A-Line, výmena uhlíkového filtra po približne 5-7 rokoch
- súčasťou dodávky (obsahuje aj) pripojenie príruby pre NaberCompair®Flow 150, možné vzadu alebo vpredu
- maximálna dĺžka vzduchového potrubia je 5 m
- maximálna šírka (rozsah) varnej plochy je 90 cm
- súčasťou dodávky: 1,5 m dlhý 7-pólový ovládací kábel pre motor, 1,5 m na indukčnú varnú dosku
- súčasťou dodávky: riadiaci kábel 0,3 m 4-pólový pre plazmový filter, 1,5 m na varnú dosku
- nesmie sa používať na produkty iných (produkty tretích strán, nie sú na to určené)

MONTÁŽNE PORADENSTVO:

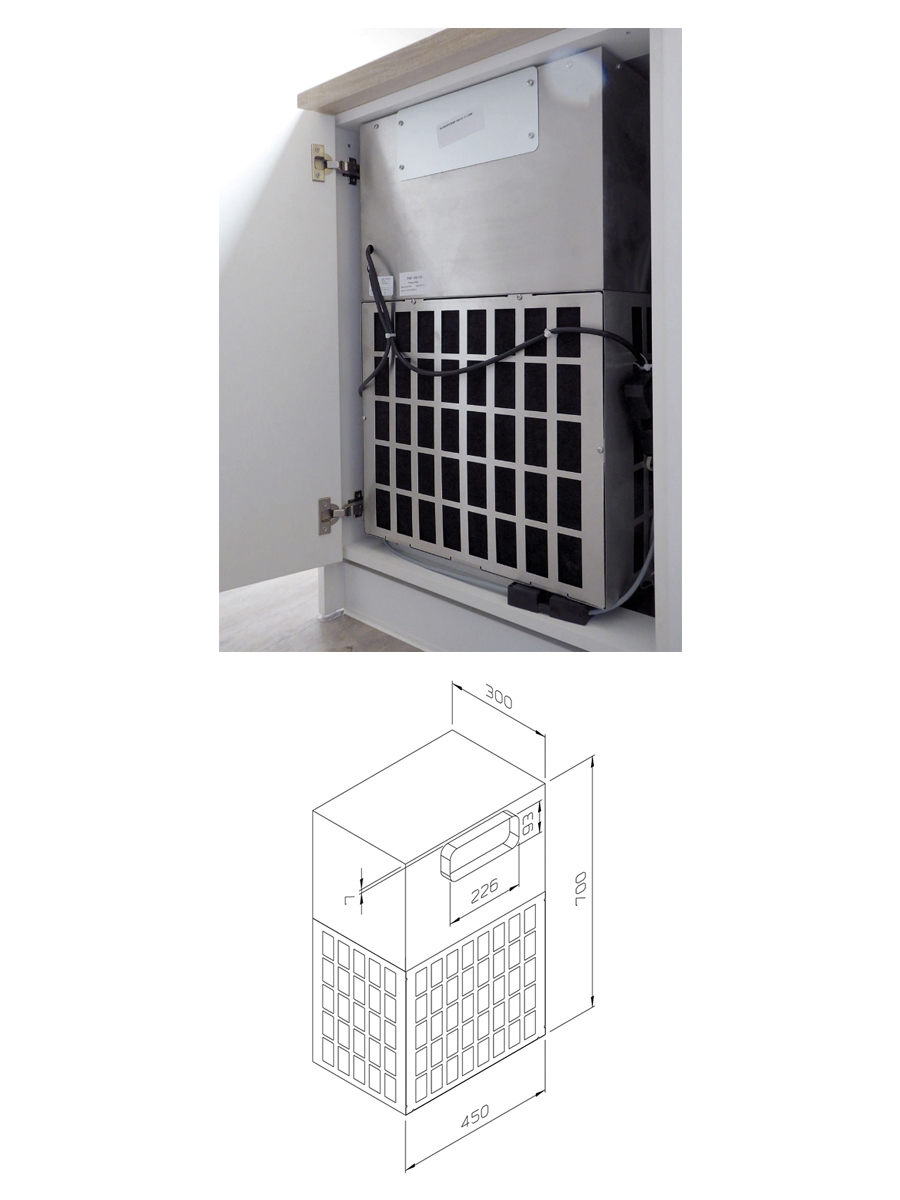

Odsávače pár model URS alebo model INTEGRAL a externá motorová jednotka GEP 146-101 sa zmestia vedľa seba do 50 cm širokej spodnej skrinky kuchynskej linky. Žiadne ďalšie potrubie nie je potrebné. Digestor a externá motorová jednotka sú inštalované takým spôsobom, že spojovacie (prepájacie) trysky sú v rovnakej výške.

Alternatíva pre ostrovné digestory: cesta pre vzduch ide cez 90 ° oblúk zo zadnej strany a časť potrubia do GEP 146-101, Compare-Flow® oblúk a potrubie, plus špeciálne príslušenstvo.

Otvor na prefiltrovaný vzduch (režim na recirkuláciu) pripravte v spodnej časti skrinky kuchynskej linky, s veľkosťou plochy pre otvor min. 300 cm², odporúča sa však otvor veľkosti 500 cm².

Umiestnenie pre zabudovanie je štandardne vo vertikálnej polohe. Vodorovne je len v prípade s pripojením vzduchu v prednej strane, bez otvoru (vývodu) pre vzduch na zadnej strane.

Príkon: 150 W
Energetická trieda: A +
K jednotke musí byť umožnený ľahký prístup, najmä kvôli servisu motora.

VOLITEĽNÉ PRÍSLUŠENSTVO:
ploché časti potrubia NaberCompair®-Flow 150
